Nástavba automobilová návěsová – NAN

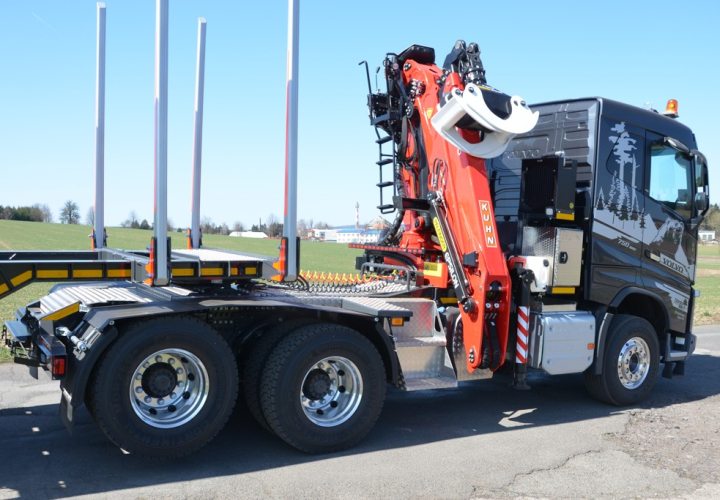

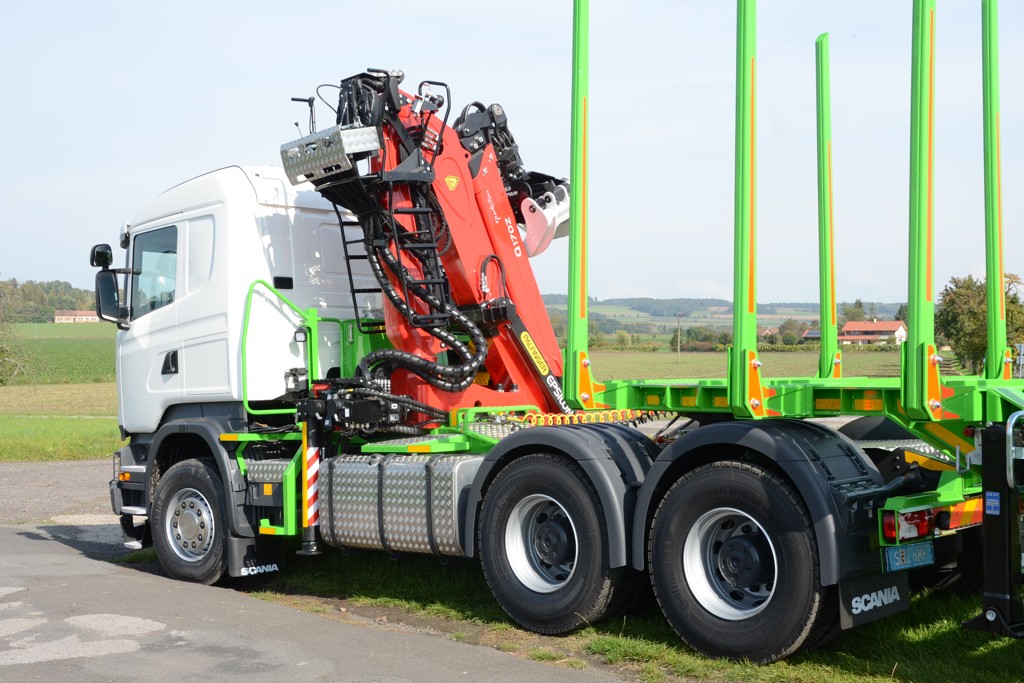

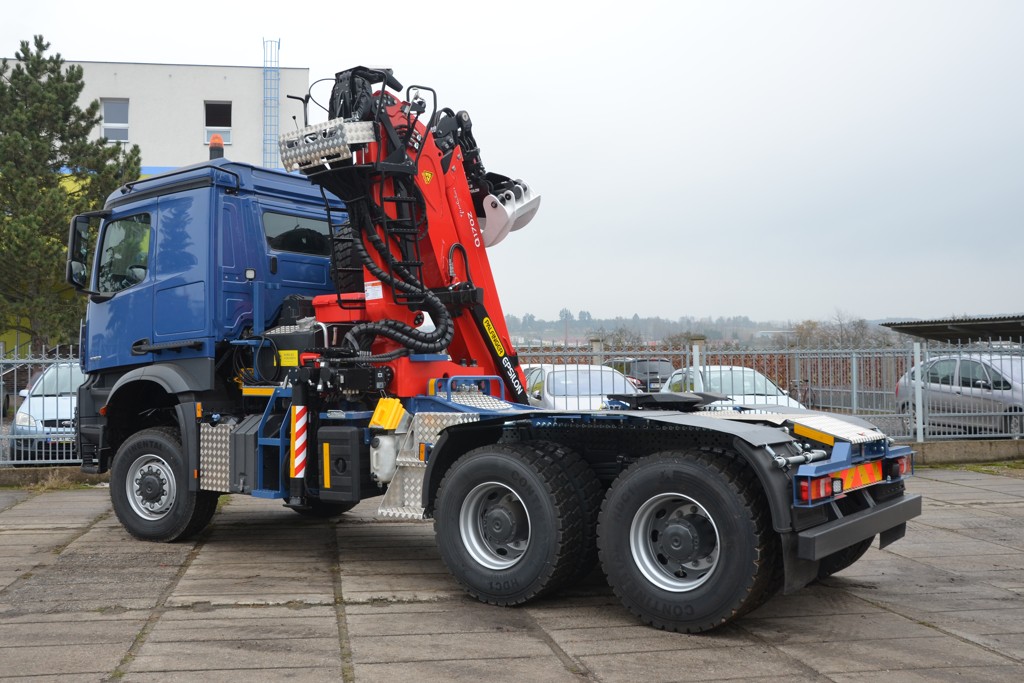

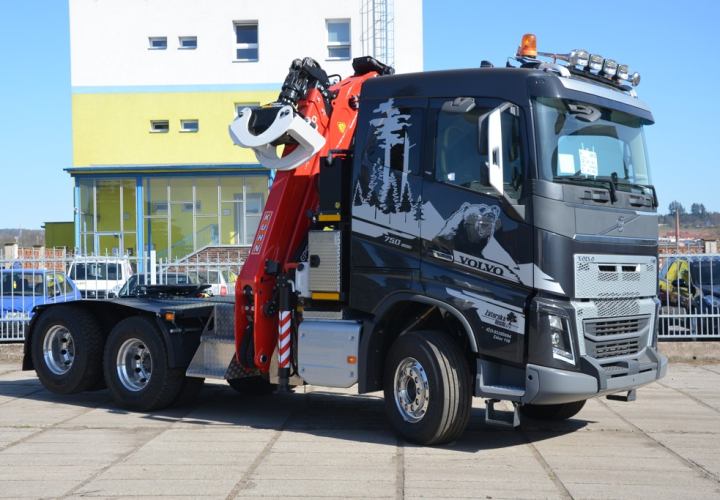

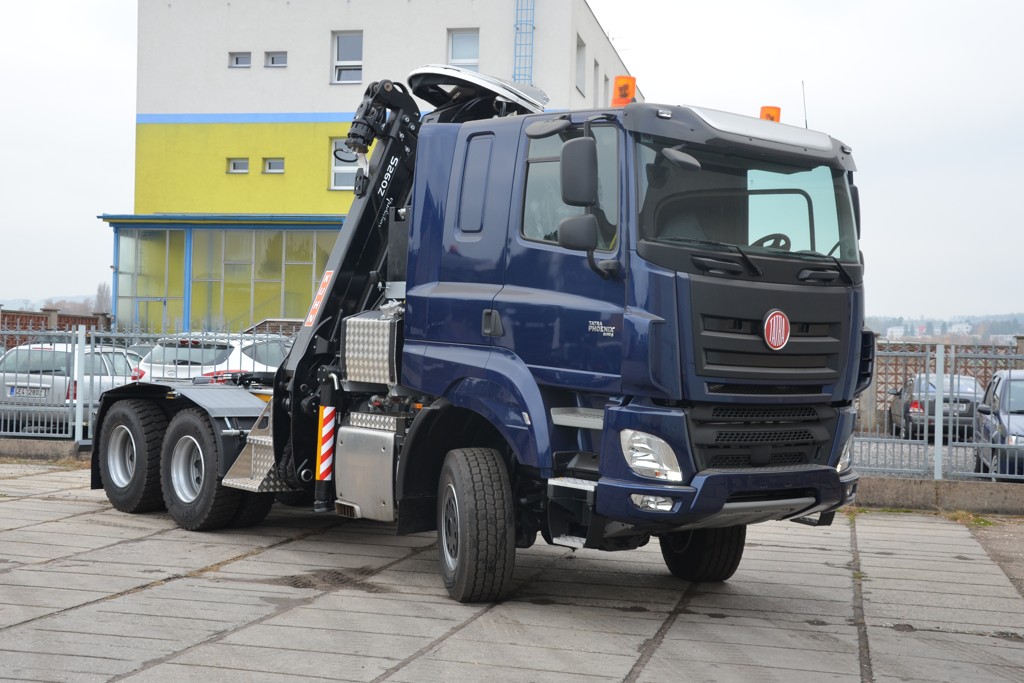

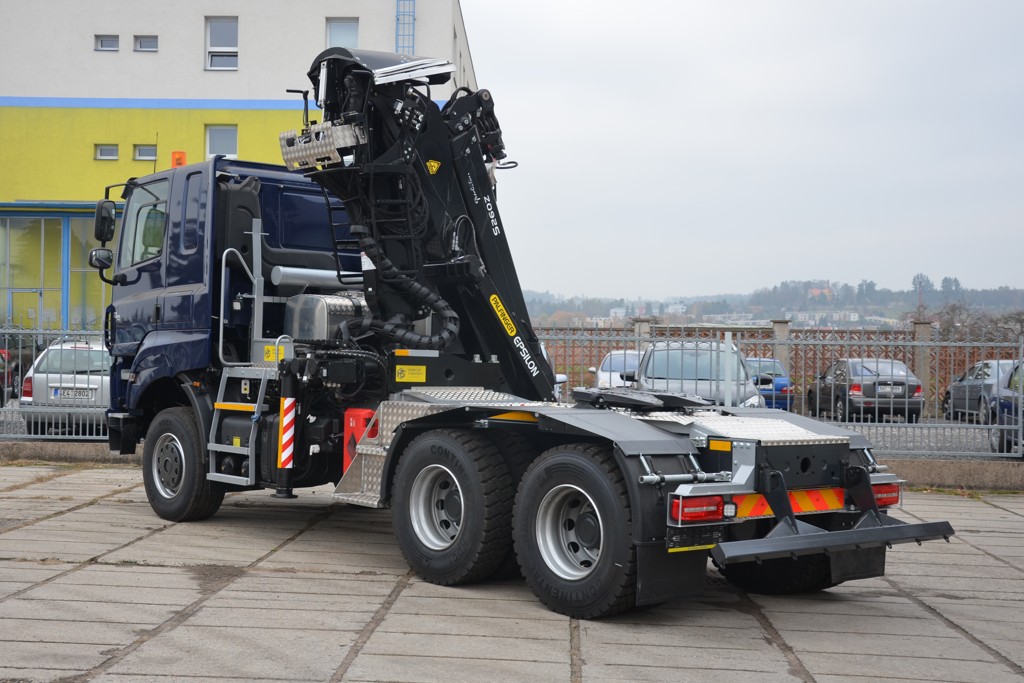

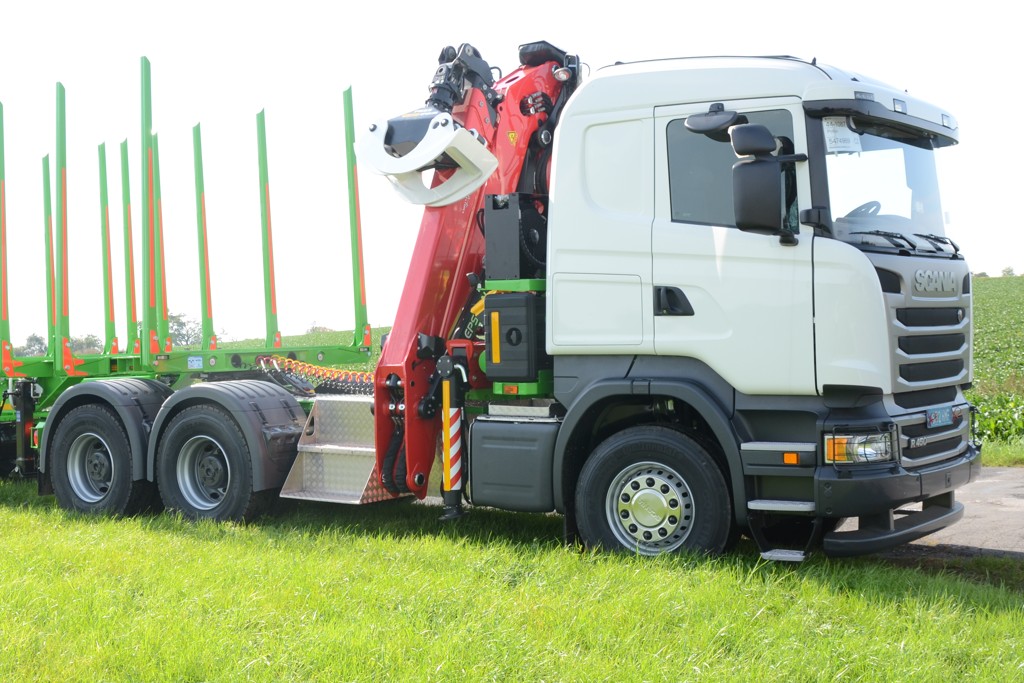

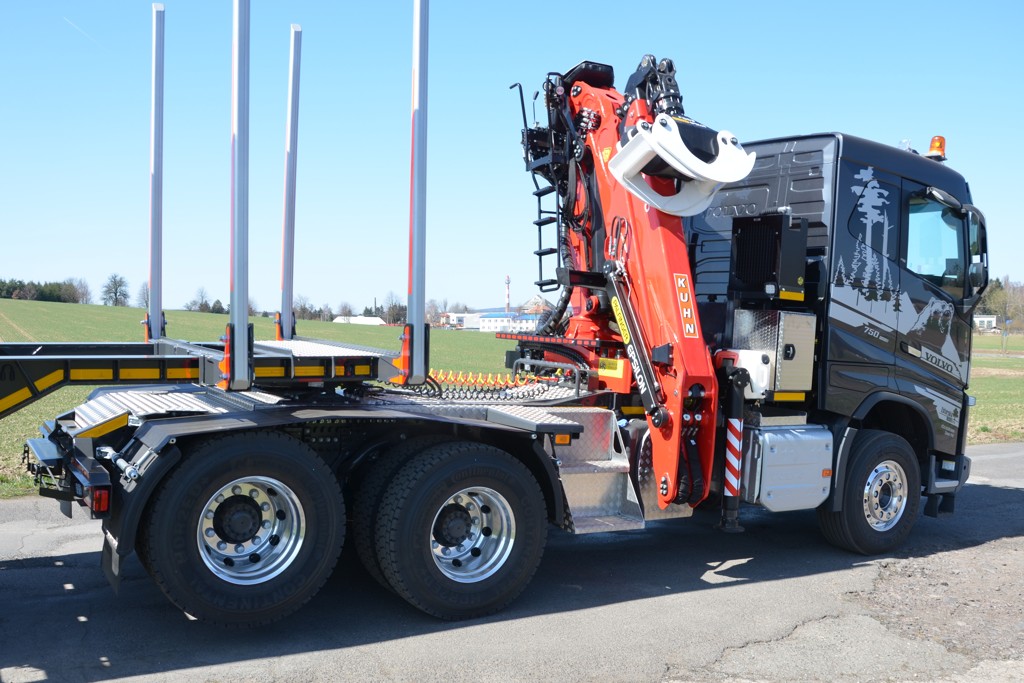

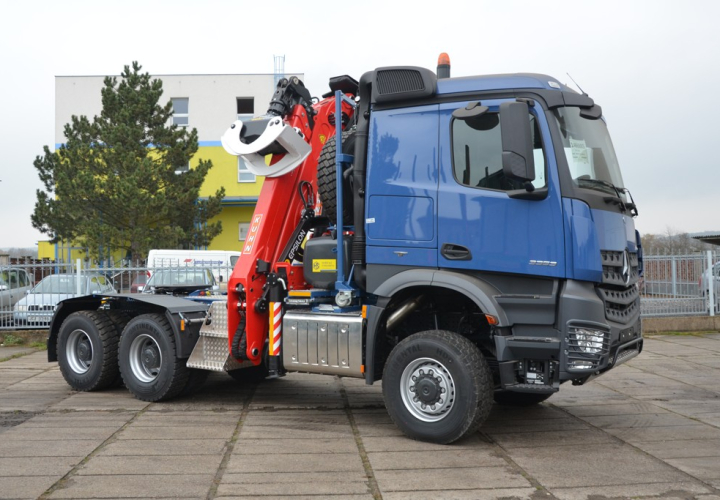

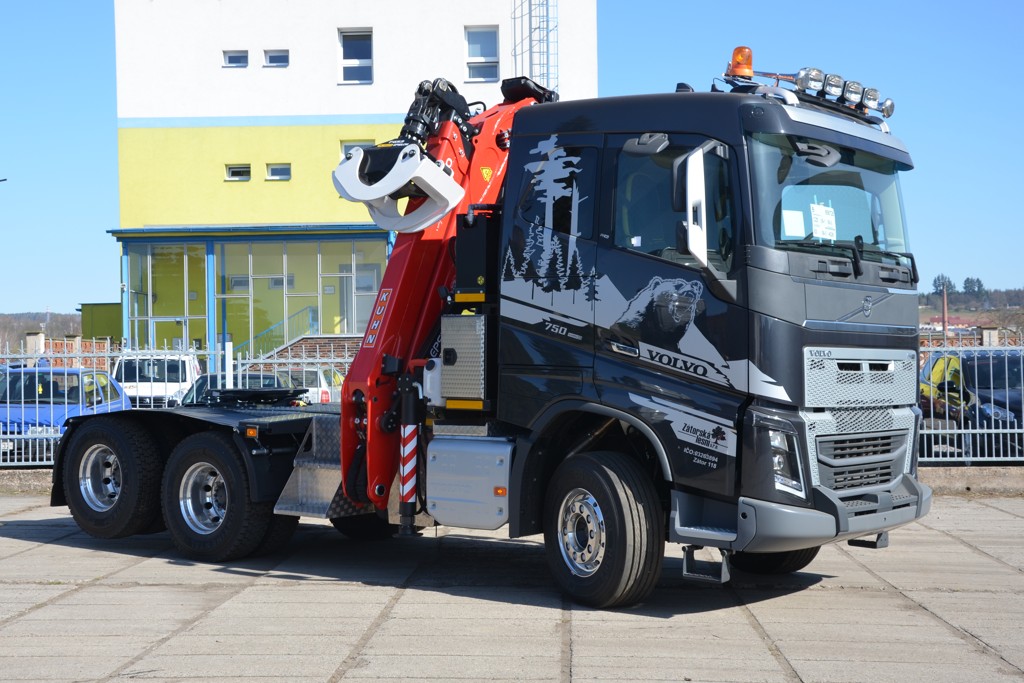

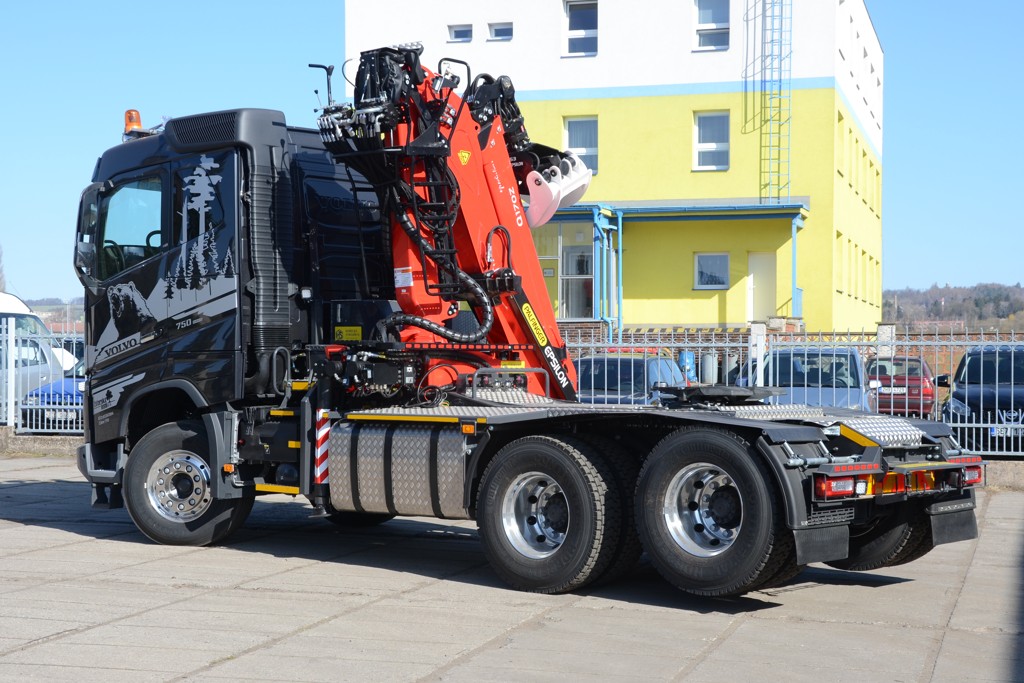

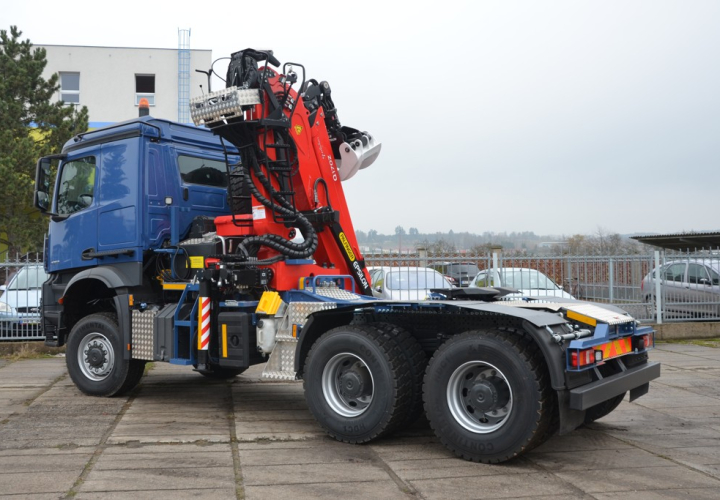

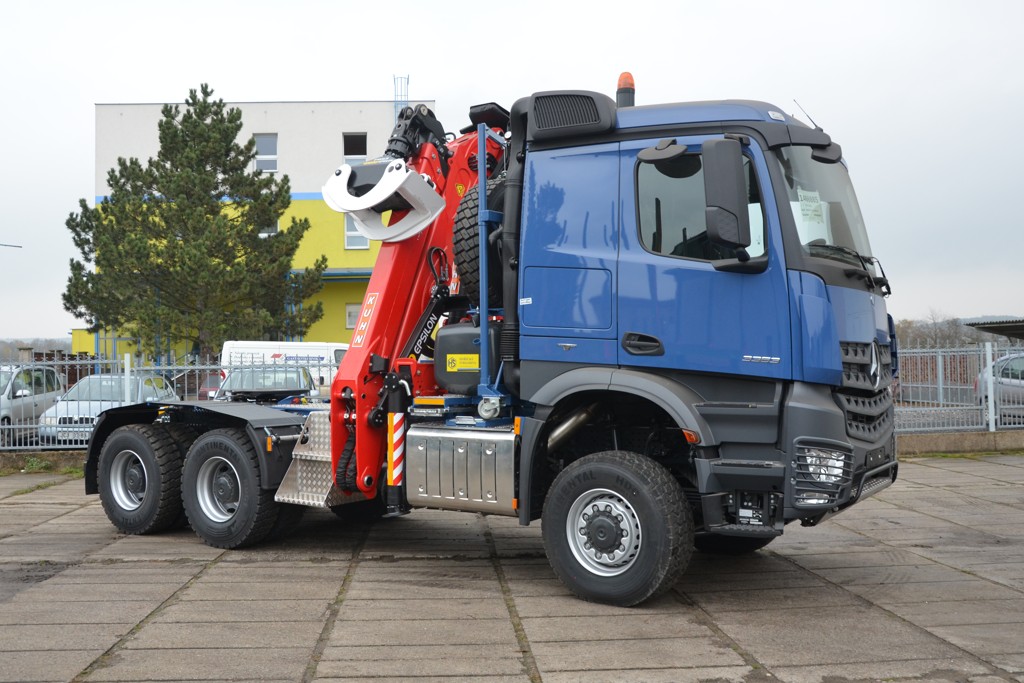

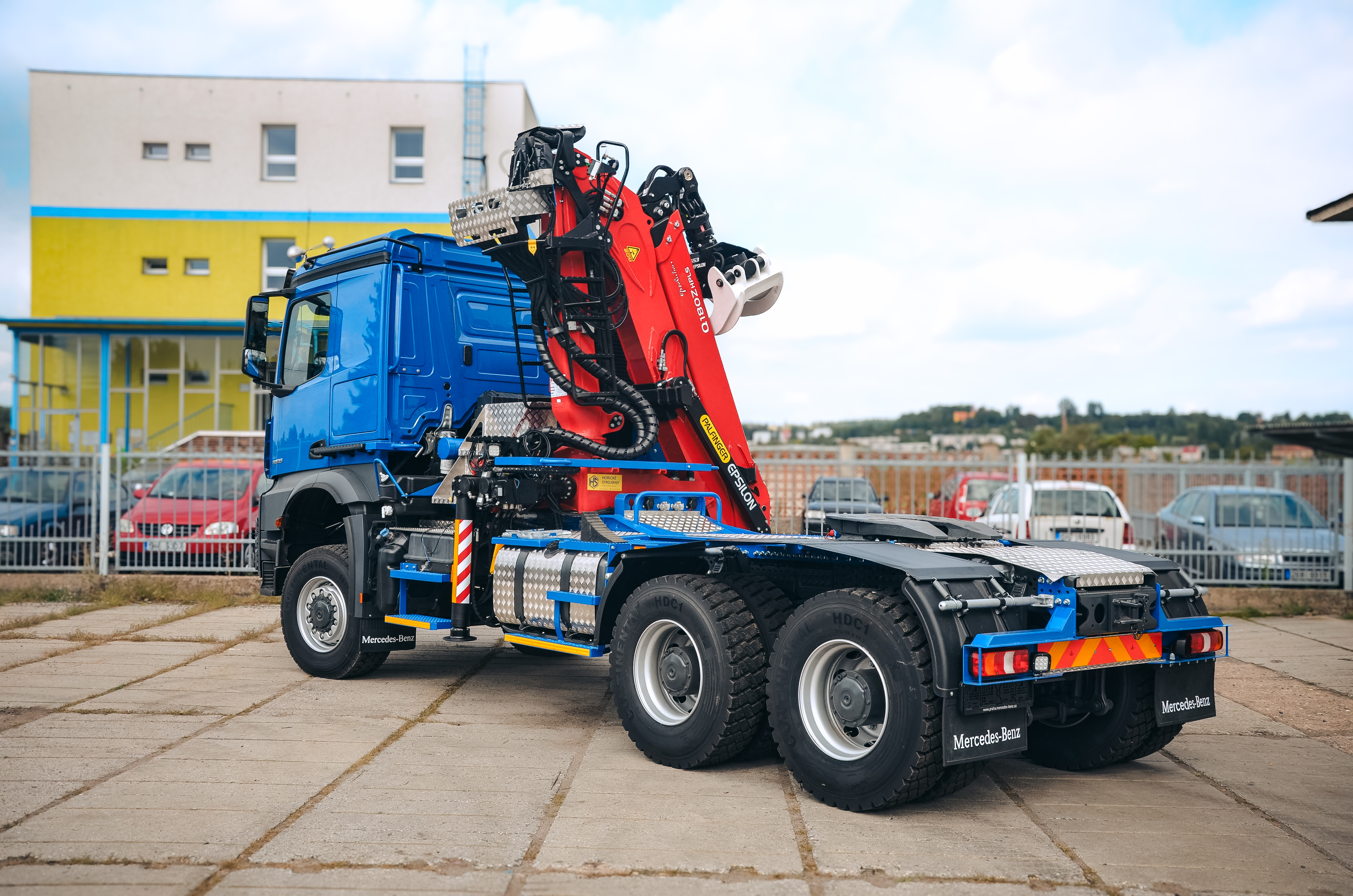

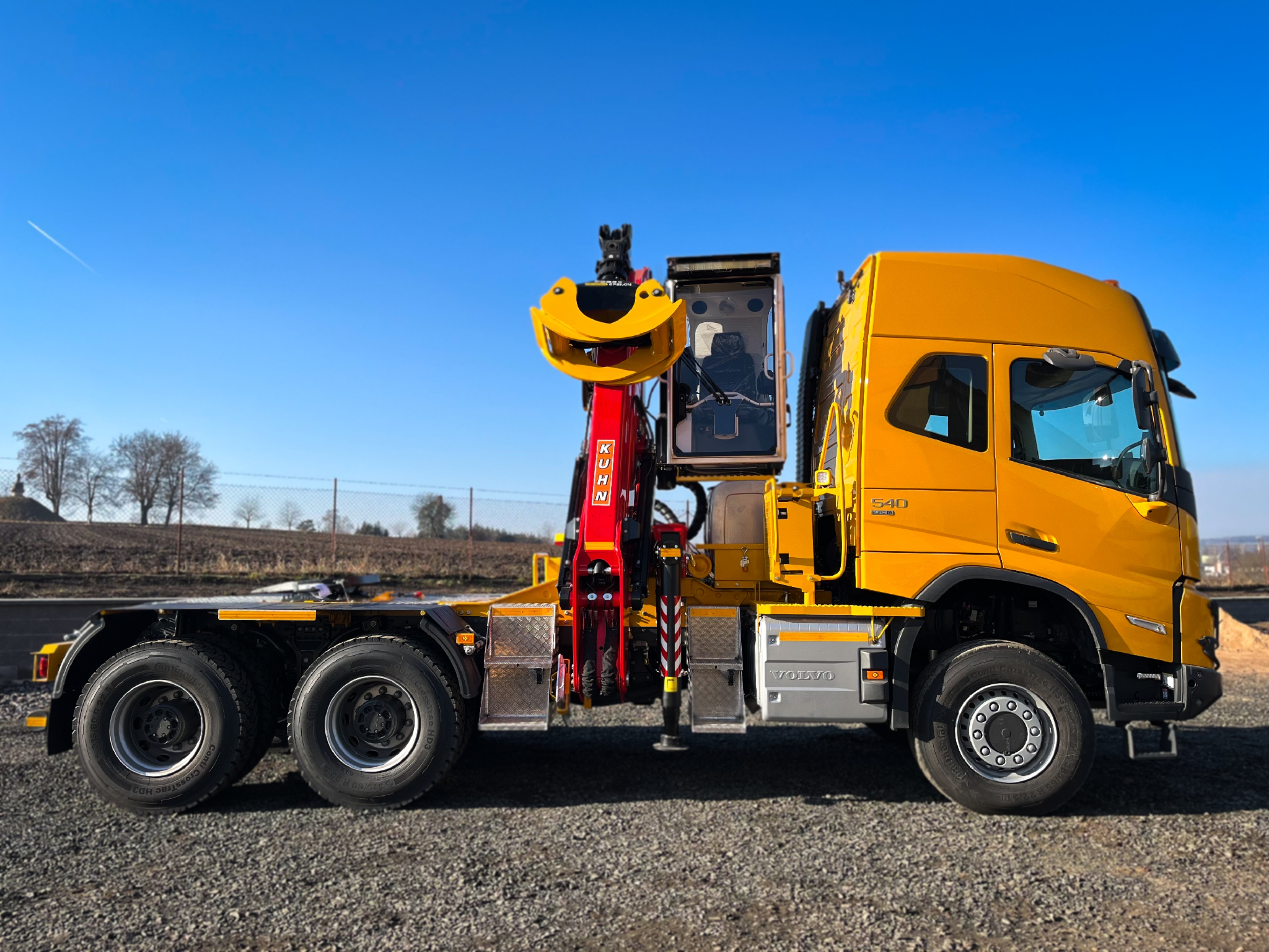

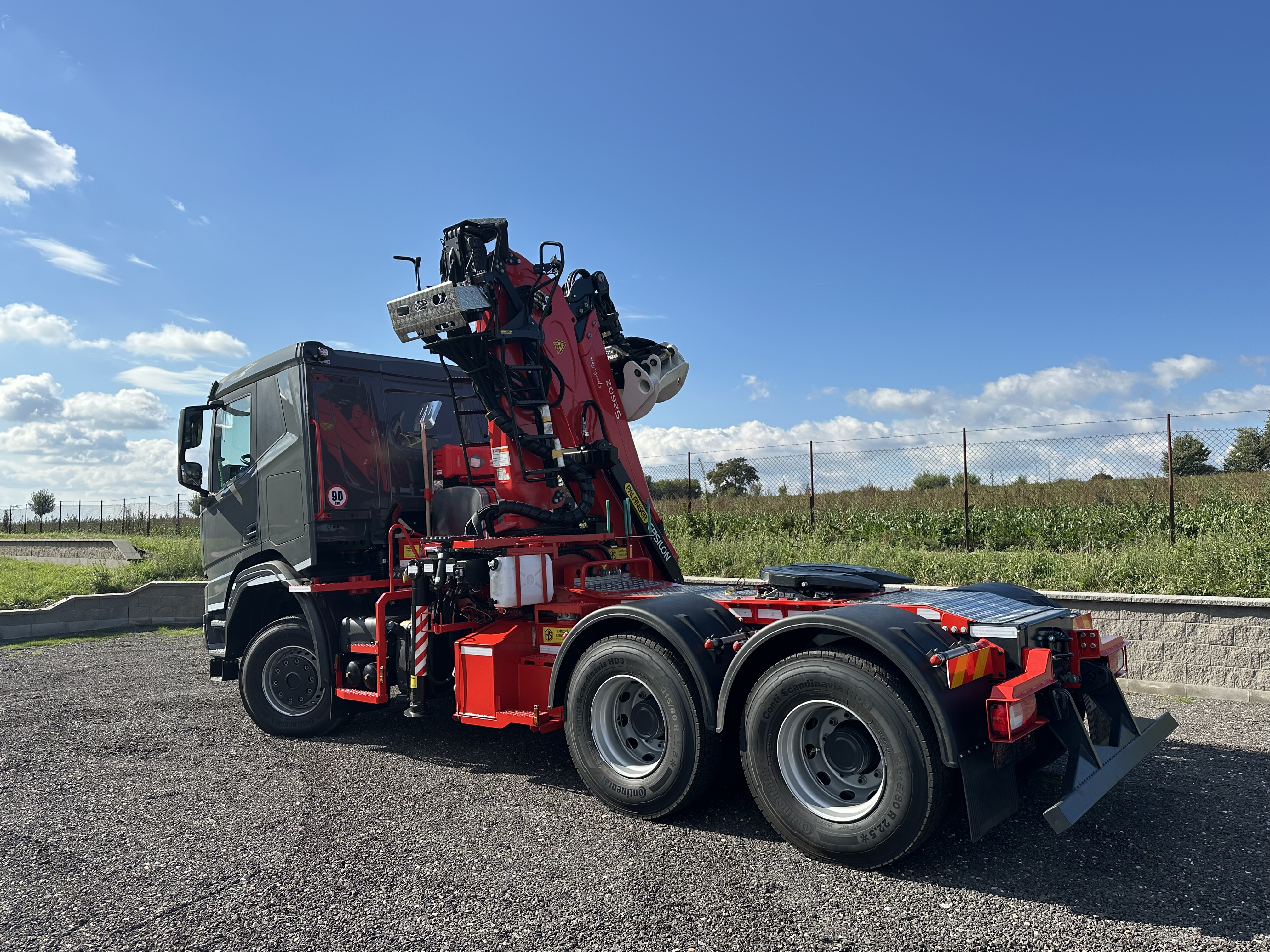

Tažné vozidlo s jeřábem umístěným za kabinou. Určeno do soupravy s návěsem.
Nezávazně poptatPopis produktu

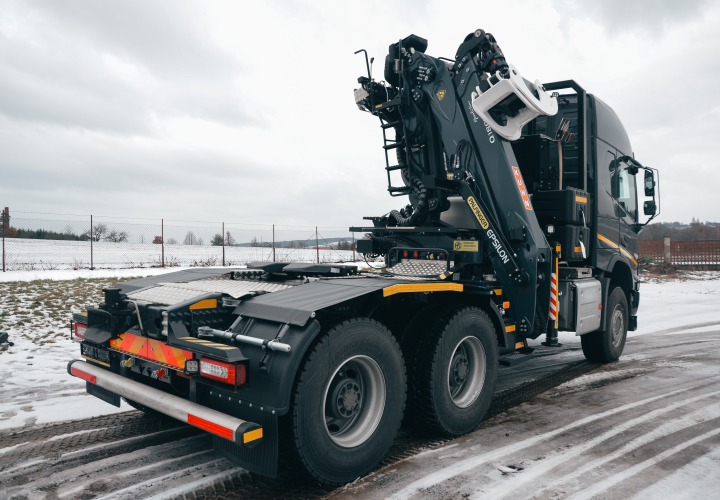

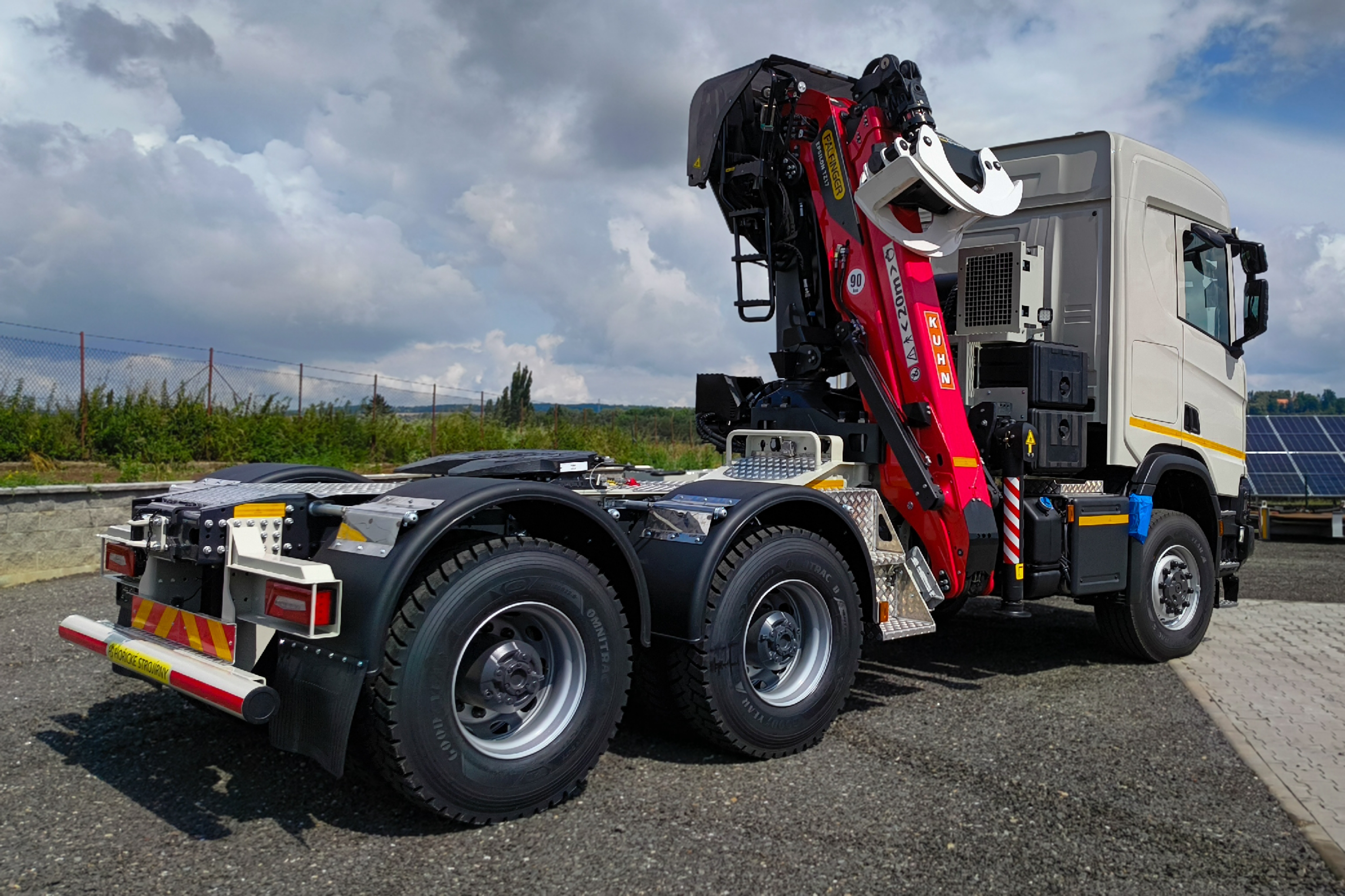

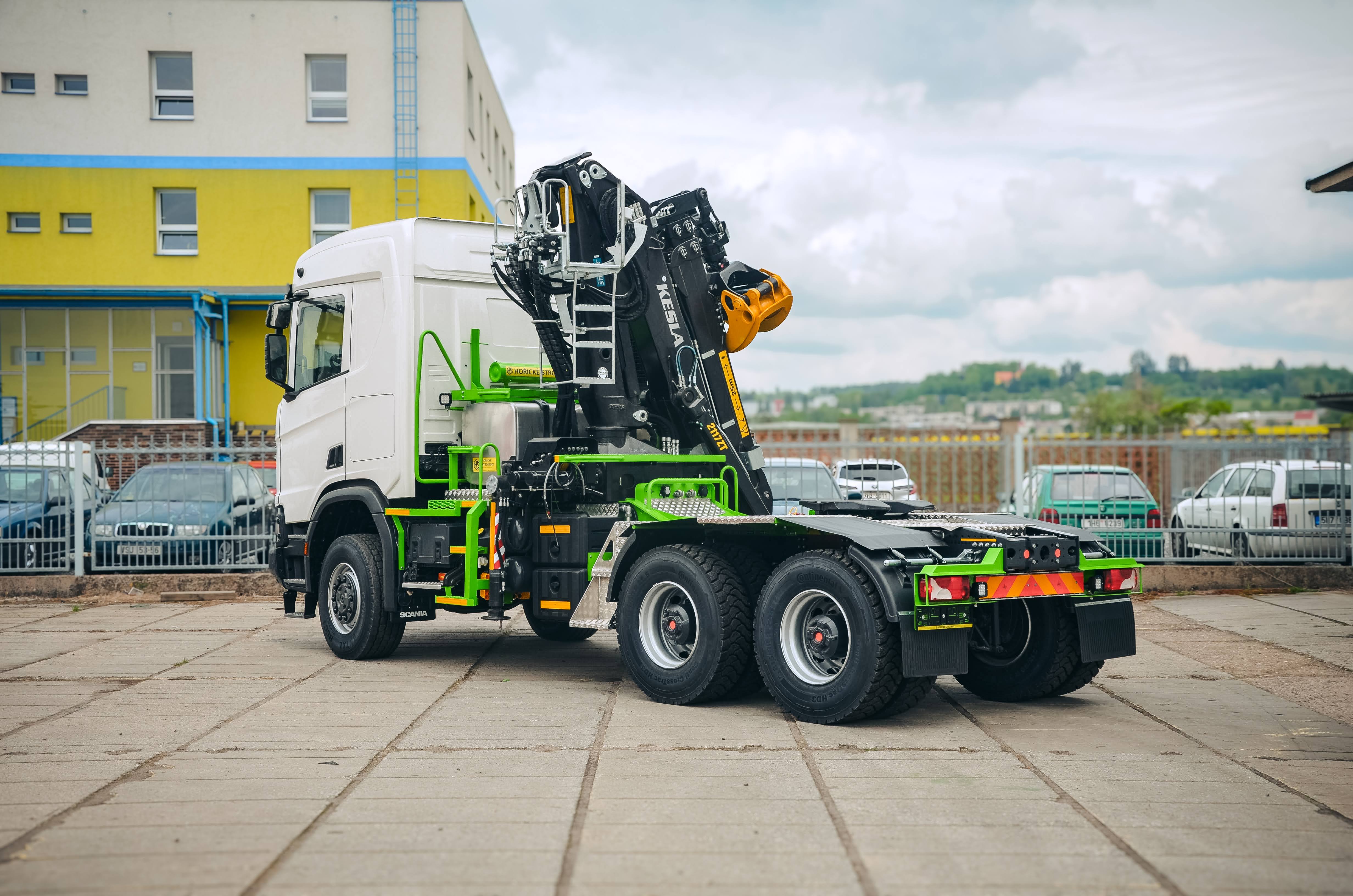

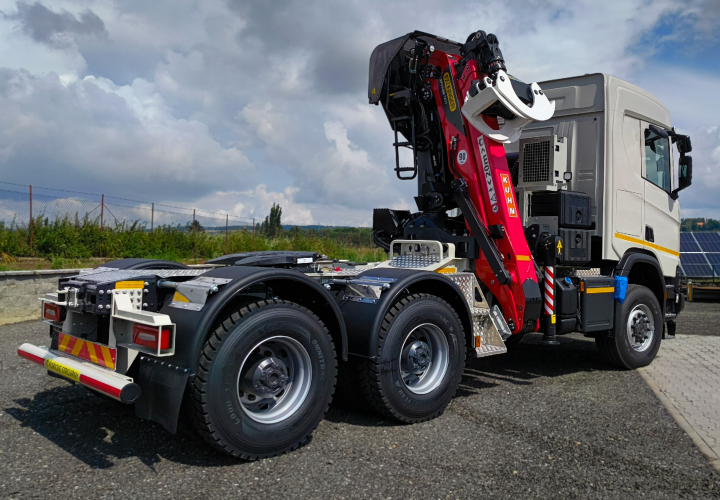

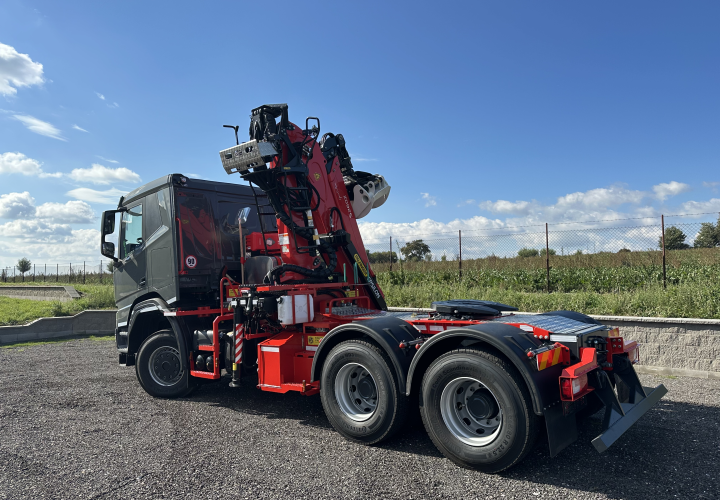

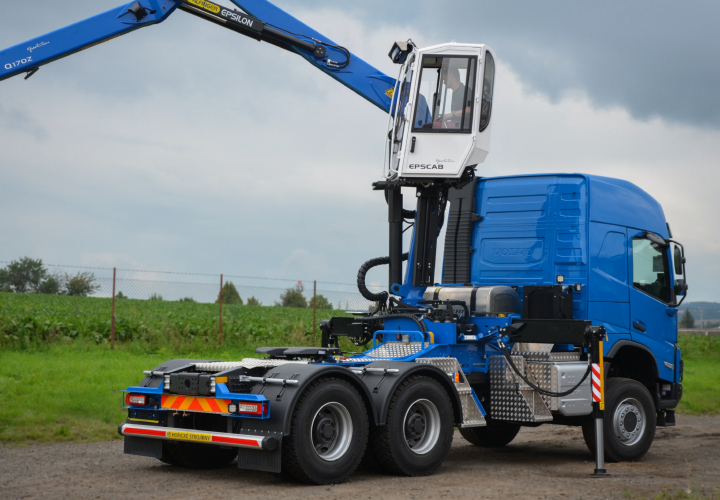

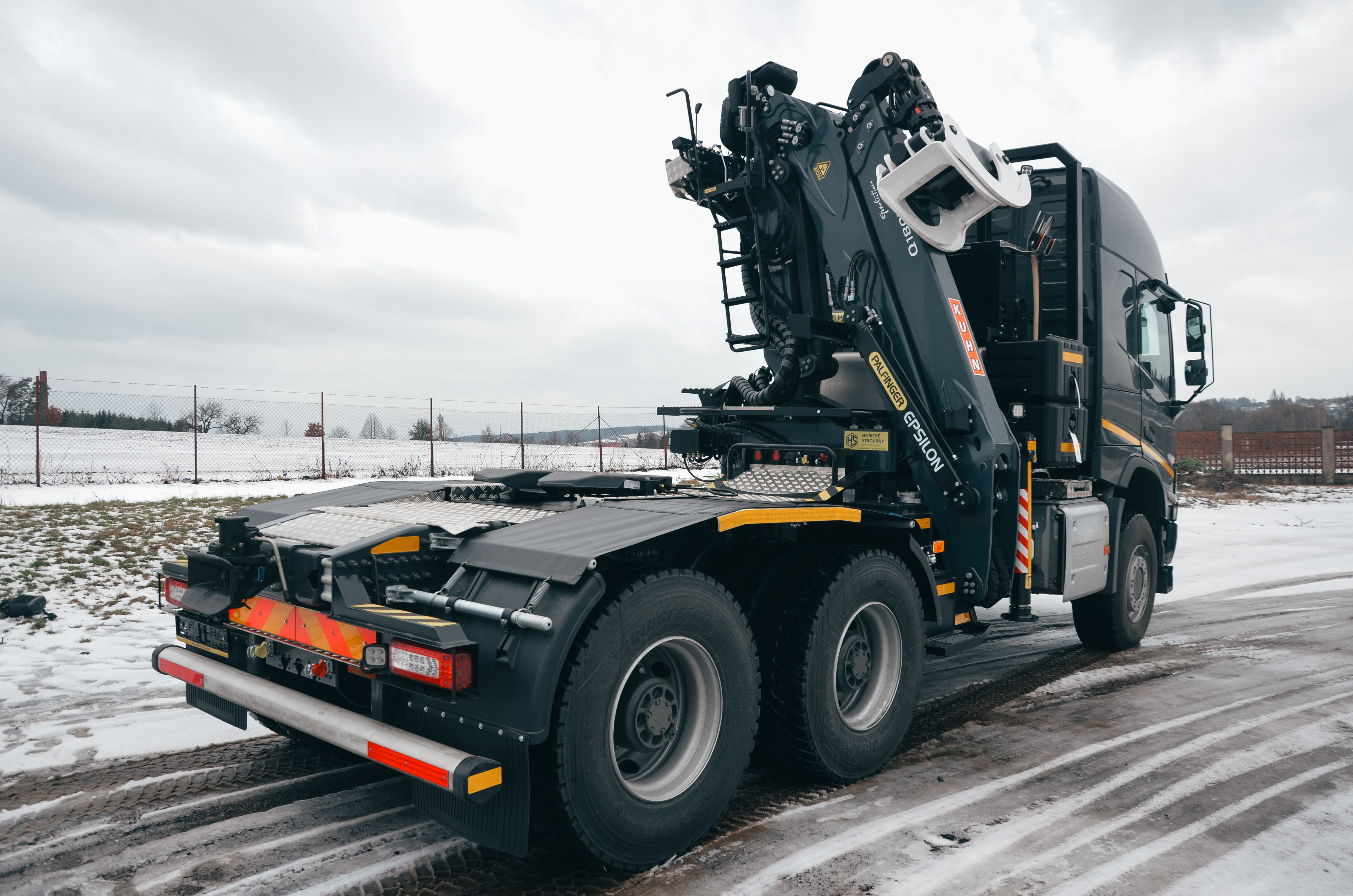

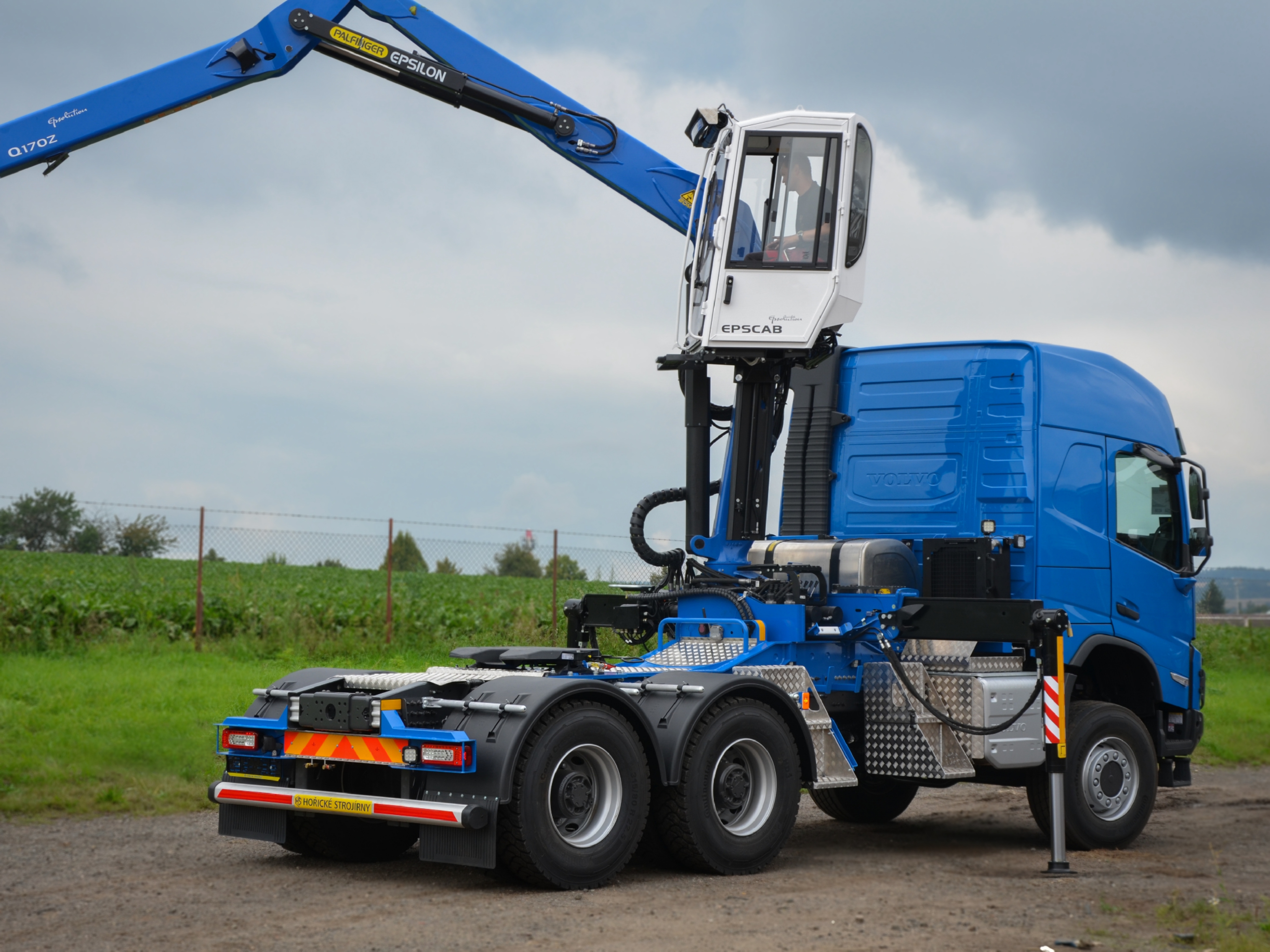

Za kabinou tahače je namontovaný hydraulický nakládací jeřáb a nad zadními koly je instalováno spojovací zařízení – návěsové sedlo. Hlavním konstrukčním prvkem nástavby je pomocný ocelový rám, který zpevňuje hlavní rám tažného vozidla pro montáž dalších součástí nástavby.
Hydraulický jeřáb včetně příslušenství:
- drapák
- rotátor
- hydraulické čerpadlo
- nádrž na hydraulický olej (vč. filtračního zařízení a chladiče)
Standardním prvkem nástavby obvykle bývá i hydraulický vývod s hydraulickými rychlospojkami vyvedenými na podlaze před spojovacím zařízením. Zařízení slouží k ovládání hydraulického systému přípojného vozidla – návěsu. Ovládací prvky jsou umístěny na stejném místě, jako prvky hydraulického jeřábu.
Ostatní součásti nástavby:
- krytování zadních kol a rámu nástavby
- držák rezervy
- schůdky
- další drobné prvky
Rozmístění všech prvků na nástavbě je individuální dle jejich rozměrových dispozic a dle požadavku zákazníka. Nástavba je montována na tažná vozidla jakékoliv značky.
Pohotovostní hmotnost zkompletovaného vozidla kategorie N3/N3G s jeřábem výkonové řady 150 – 180 kNm se pohybuje v rozmezí 13.800 – 15.500 kg včetně dvoučlenné posádky a všech provozních náplní.

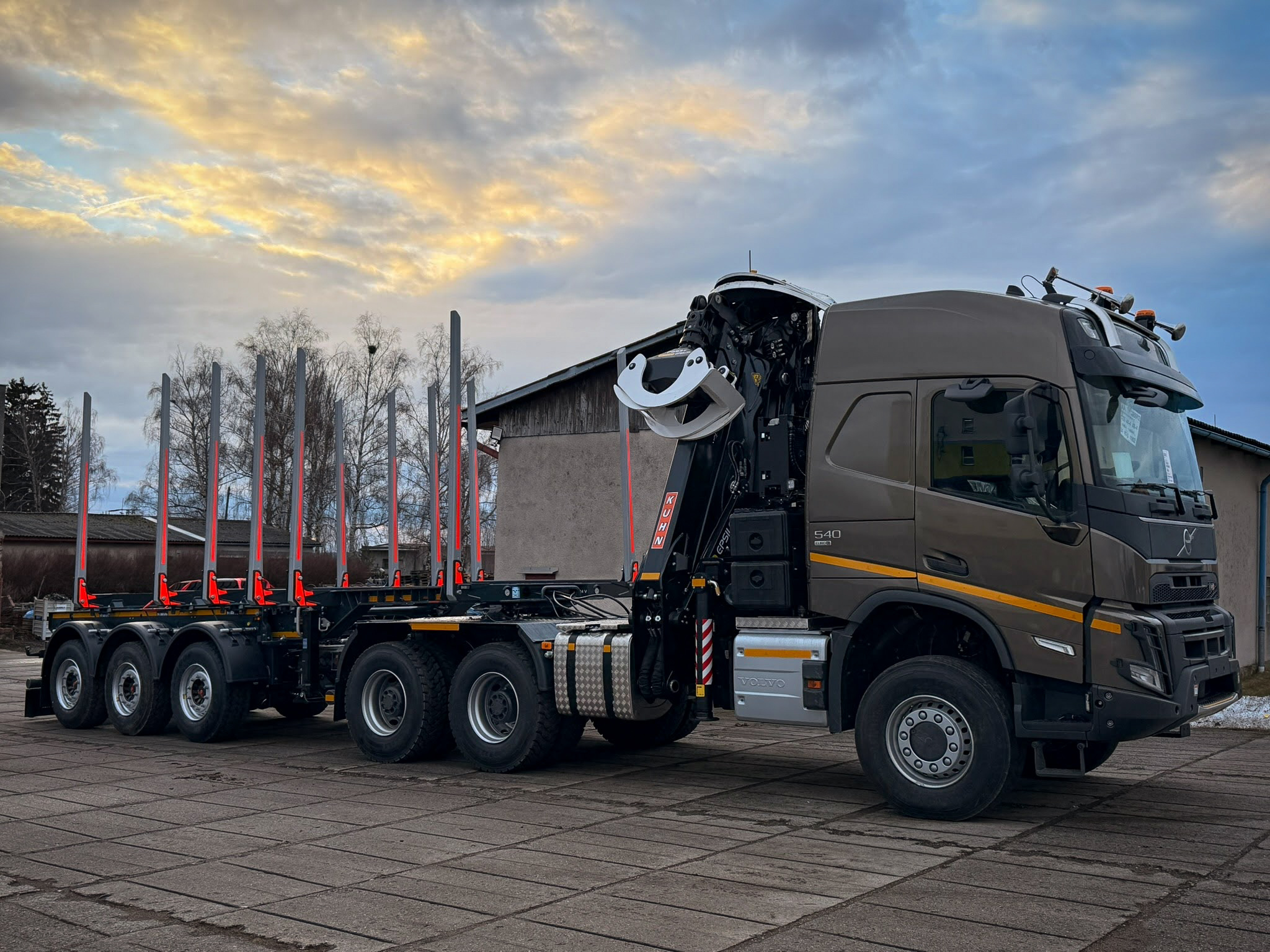

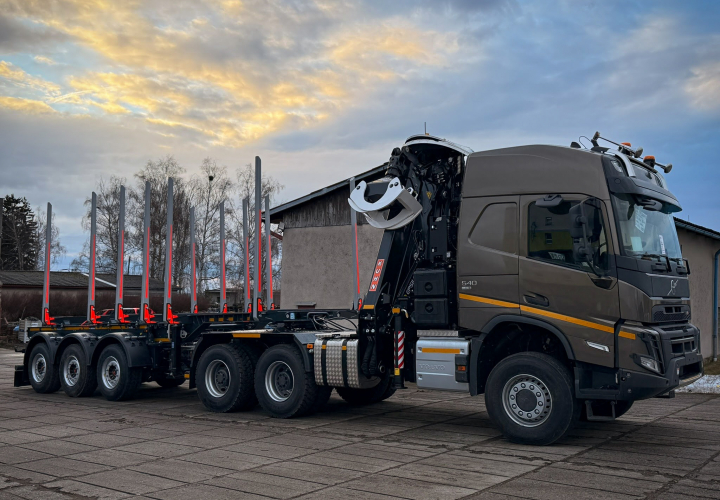

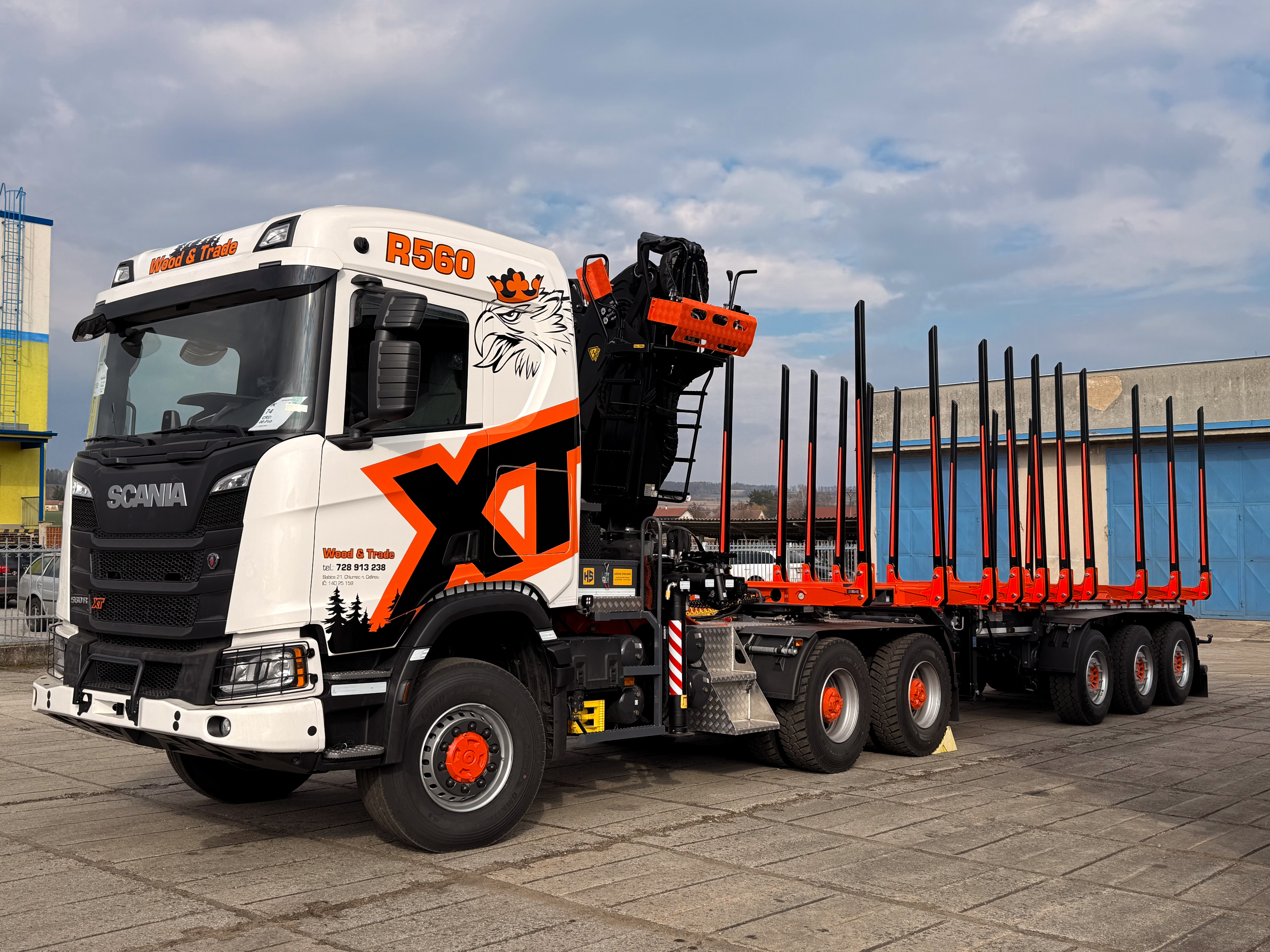

Tažné vozidlo vybavené touto nástavbou je určeno do soupravy s teleskopickými návěsy NKT33 nebo pevným návěsem NKP.
